Cat5e LAN Cable 數位電纜

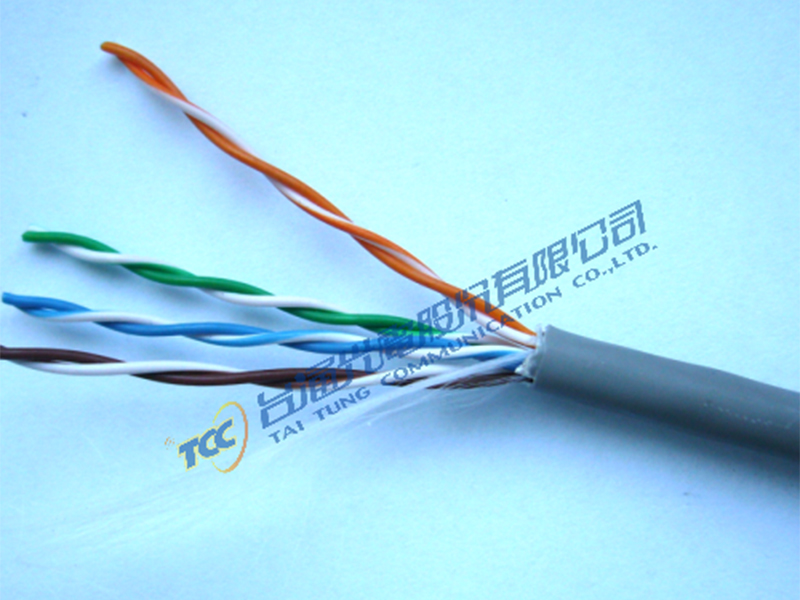

Cat5e LAN Cable
本非遮蔽對型(Unshielded Twisted Pair，簡稱UTP)屋內電纜係供建築物內電信配線，作為語音及數據訊號之傳輸，特性阻抗標稱值為100Ω。
本電纜主要參照ANSI/TIA/EIA-568-B最新版UTP屋內電纜相關規格擬訂。
|

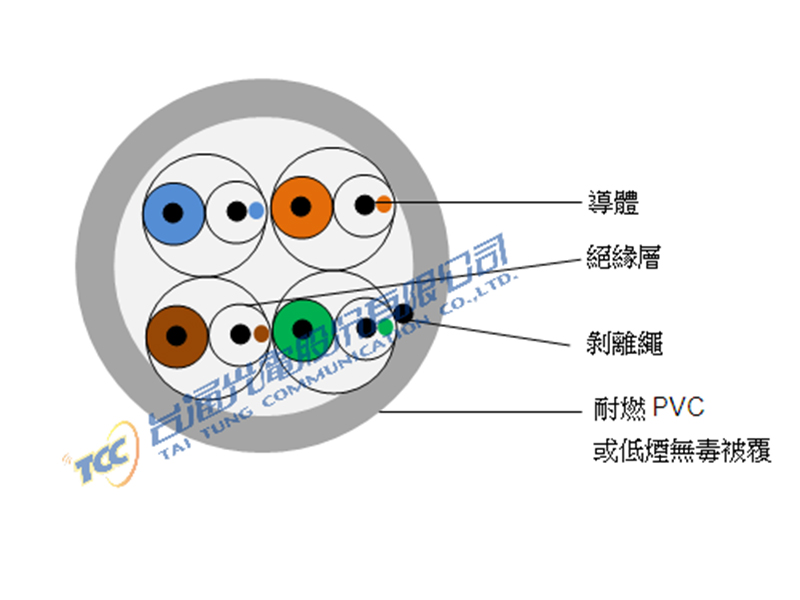

導體 |
軟銅單電線 24 AWG(0.5mm) |
|
絕緣 |
彩色高密度聚乙烯 |
|
對絞 |
二條芯線絞合而成 |
|
集合 |
0-4P 1P：白+藍注條X 藍 2P：白+橙注條X 橙 3P：白+綠注條X 綠 4P：白+棕注條X 棕 |
|
外被 |
耐燃 PVC 或低煙無毒被覆 |
|
電氣性能表 20℃ |
|
|
最大導體電阻(20℃) |
標準值: 8.87Ω/100m 最大值: 9.35Ω/100m |
|
導體電阻不平衡 |
最大值5 |
|
絕緣耐壓 |
DC 2500V/3 秒鐘不得異狀 |
|
最小絕緣電阻 |
1,500 MΩ/km 以上 |
|
靜電容量 nF/km(1KHz) |
平均值 5.6nF. 100m以下 |
|
對地容量不平衡 at 1KHz |
每對對地容量不平衡值, 最大值不能超過300pF/100m |
