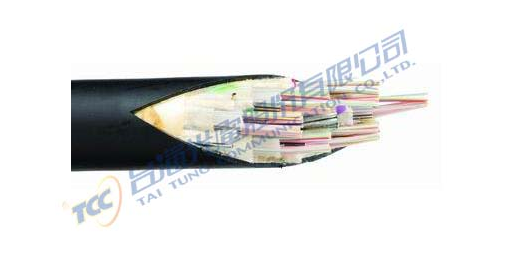

溝槽型光纜
- 溝槽型光纜將光纖帶層層置入溝槽體之溝槽內,溝槽體中有中心抗張體以增加強度,並有止水不織布包住溝槽體周圍做為防水用。
- 這個設計以同樣的芯束來做比較,完成外徑相較於束管光纜小,因體積是施工時的重要因素,故對於管道施工上能提供較大的空間運用。
- 光纖帶溝槽體光纜提供300芯或更多芯數光纜。
光纜構造 | |||
---|---|---|---|
光纖芯數 | 4~100 | 200 | 300 |
光纖帶芯數 | 4 | ||
溝槽數 | 5 | 10 | 15 |
光纜完成外徑(約)(mm) | 14.5 | 19.0 | 22.5 |
光纜重量 (約) (kg/km) | 175 | 300 | 360 |
最大容許拉力 | 3000N | ||
最小彎曲半徑 | 負載:20 * OD, 無負載:10 * OD | ||
OD=光纜外徑 | |||
操作溫度範圍 | -30℃~60℃ |

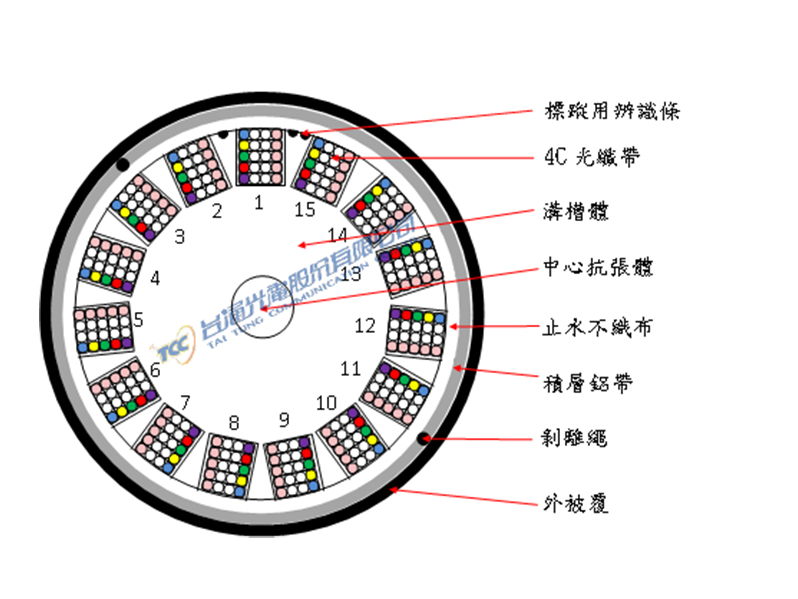

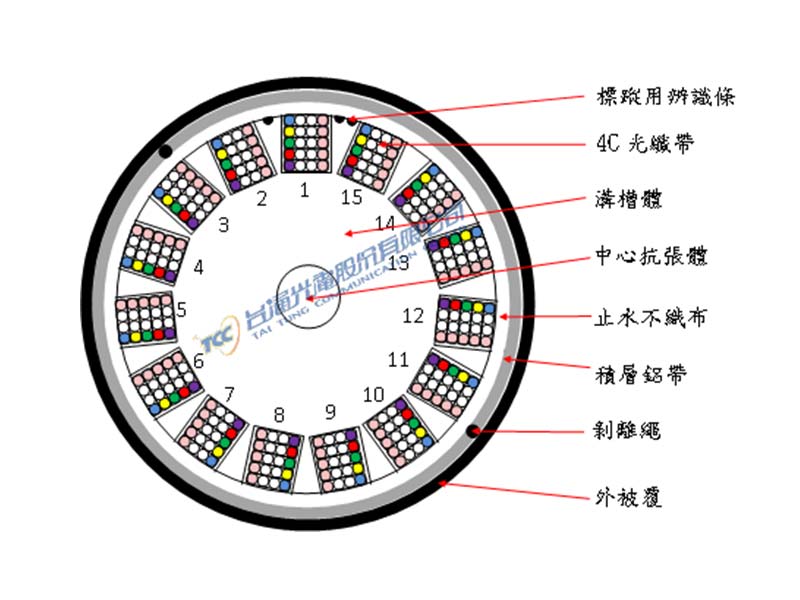

Cable Construction |
---|
