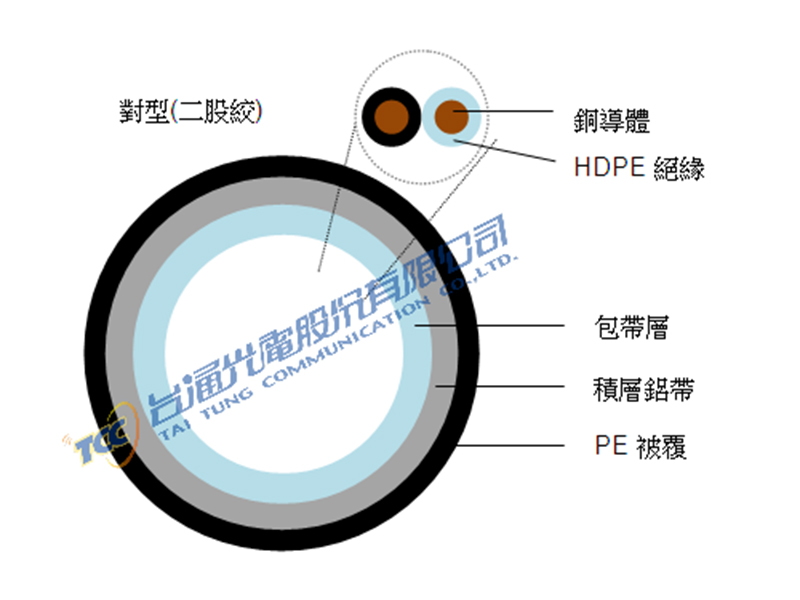

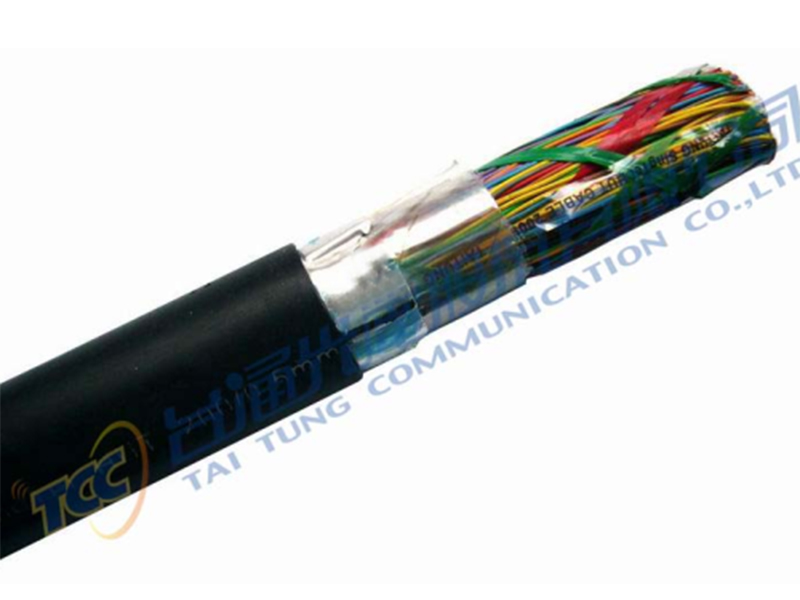

發泡、充實聚乙烯雙層絕緣充氣積層被覆對絞市內電纜
CP-FS-HUT-LAP
- 導體:軟銅單線,0.4、0.5、0.63mm。
- 絕緣:彩色聚乙烯。
- 對絞:二條芯線絞合而成。
- 簇之構成:5對絞、10對絞、25對絞、50對絞、100對絞。
電氣性能表 20℃ |
||||||
項目\線徑(mm) |
0.4 |
0.5 |
0.63 |
0.9 |
||
導體電阻(Ω/km) |
Maximum individual value for 99%of cases |
143 |
91 |
58 |
28 |
|
最大值 |
150 |
96 |
60 |
30 |
||
最小絕緣電阻 (MΩ/km) |
Min 6,500 500V d.c/1min. |
|||||
火花測試 |
KV |
6 |
||||
靜電容量(1KHz) nF/km |
Maximum Average Value |
53 |
53 |
56 |
59 |
|
Maximum individual value for 99% of cases |
60 |
60 |
60 |
63 |
||
電容不平衡 |
Max. individual value for adjacent pairs |
275 |
||||
遠端漏話損失 (at 150kHz) |
RMS |
Min.67.8 dB/km |
||||
任何一對組合 |
Min.57.8 dB/km |
|||||
近端漏話損失 (at 772kHz) |
Unit Pair Size |
M-S dB |
||||
Within Unit |
13 or less |
Min.56 |
||||
25 |
Min.60 |
|||||
Between Unit |
Adjacent 13 or less |
Min.65 |
||||
Adjacent 25 |
Min.66 |
|||||
Non-Adjacent |
Min.81 |
|||||
衰減值 (dB/km) |
40 kHz |
8.5 |
5.9 |
4.1 |
2.5 |
|
120 kHz |
11.3 |
7.7 |
5.5 |
4.0 |
||
150 kHz |
11.8 |
7.9 |
5.9 |
4.3 |
||
772 kHz |
21.3 |
18.4 |
13.1 |
9.2 |
||
耐電壓(V/min) |
導體對導體 |
A.C.360/2(R.M.S); D.C.550/1 |
||||
導體對地 導體對地 |
A.C. 1000/2(R.M.S); D.C.1500/1 |
