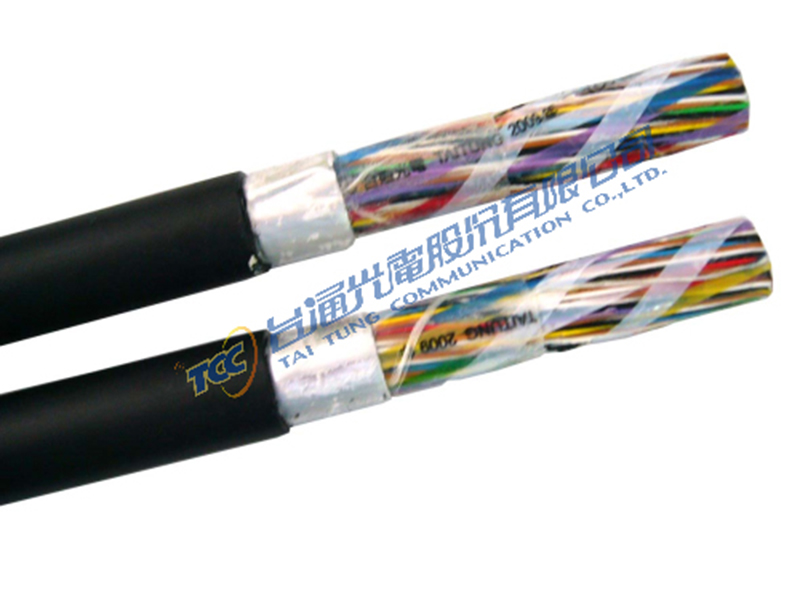

發泡、充實聚乙烯雙層絕緣充膠積層被覆對絞市內電纜
CP-FS-FF-LAP

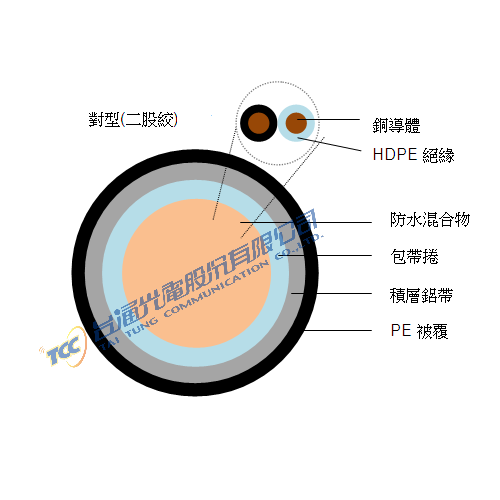

- 導體：軟銅單線，0.4、0.5、0.63mm。
- 絕緣：彩色乙烯。
- 對絞：二條芯線絞合而成。
- 簇之構成：5對絞、10對絞、25對絞、50對絞、100對絞。
|
電氣性能表 20℃ |
|||||
|
項目\線徑(mm) |
0.4 |
0.5 |
0.63 |
||
|
導體電阻(Ω/km) |
Maximum individual value for 99%of cases |
143 |
91 |
58 |
|
|
最大值 |
150 |
96 |
60 |
||
|
最小絕緣電阻 (MΩ/km) |
Min 1,500 500V d.c/1min. |
||||
|
火花測試 |
KV |
6 |
|||
|
靜電容量(1KHz) nF/km |
Maximum Average Value |
平均值: 56以下 |
|||
|
Maximum individual value for 99% of cases |
平均值: 64以下 |
||||
|
電容不平衡(at 1kHz) |
Max. individual value for adjacent pairs(Pf/500m) |
275 |
|||
|
遠端漏話損失 (at 150kHz) |
RMS |
Min.67.8 dB/km |
|||
|
Any pair combination |
Min.57.8 dB/km |
||||
|
近端漏話損失 (at 772kHz) |
Unit Pair Size |
M-S dB |
|||
|
Within Unit |
13 or less |
Min.56 |
|||
|
25 |
Min.60 |
||||
|
Between Unit |
Adjacent 13 or less |
Min.65 |
|||
|
Adjacent 25 |
Min.66 |
||||
|
Non-Adjacent |
Min.81 |
||||
|
衰減值 (dB/km) |
40 kHz |
8.5 |
5.9 |
4.1 |
|
|
120 kHz |
11.3 |
7.7 |
5.5 |
||
|
150 kHz |
11.8 |
7.9 |
5.9 |
||
|
772 kHz |
21.3 |
18.4 |
13.1 |
||
|
耐電壓(V/min) |
導體對導體 |
A.C.360/2(R.M.S); D.C.550/1 |
|||
|
導體對地 |
A.C. 1000/2(R.M.S); D.C.1500/1 |
||||
