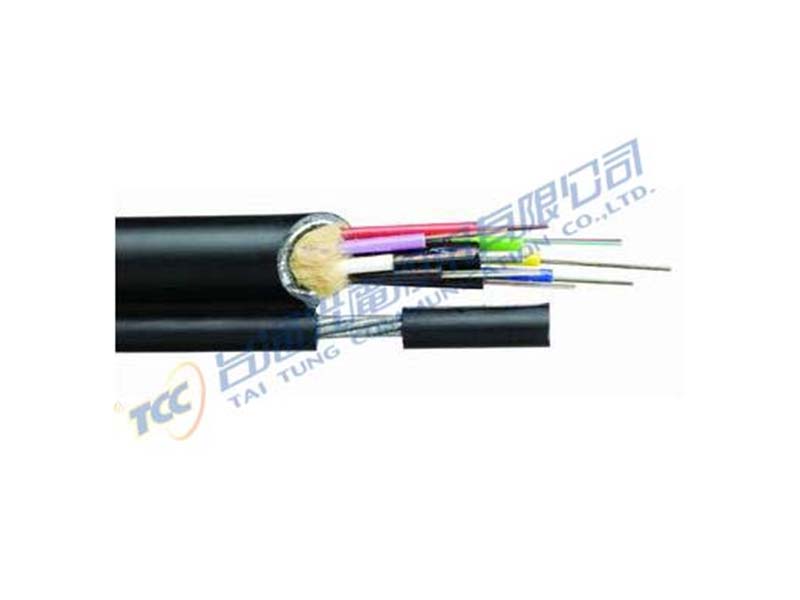

架空型束管光纜(6芯束)
- 束管為光纖提供最基本的保護層。
- 各束管包括6芯光纖在內，用充膠物填充以預防水進入。
- 束管絞合在一個中心抗張體周圍使纜線具有抗張力的特性。
- 光纜內含芳香族聚醯胺纖維，提供更好的機械強度且不降低纜線的捲繞性。
- 加入自持鋼線增加纜線支撐強度。
- 可依客戶需求外加鎧裝、耐燃、抗紫外線及防鼠咬材質。
- 架空型束管光纜適用於架空之場合，有線電視系統及用戶線路上。
| 光纜構造 | ||
|---|---|---|
| 光纖芯數 | 6~36 | 48 |
| 每簇內光纖芯數 | 6 | |
| 自持鋼線尺寸(mm) | 7/1.8 | |
| 光纜完成外徑(約)(mm) | 14.5*24.0 | 16.5*26.0 |
| 光纜重量 (約) (kg/km) | 350 | 400 |
| 最大容許拉力 | 3000N | |
| 最小彎曲半徑 | 負載：20 * OD, 無負載：10 * OD | |
| OD=光纜外徑 | ||
| 操作溫度範圍 | -30℃~60℃ | |

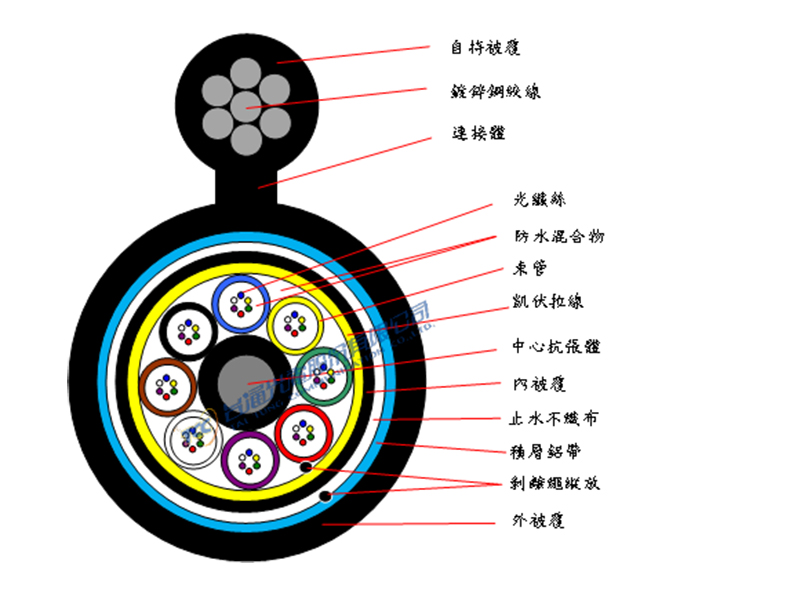

| 光纜結構圖 |
|---|
 |
