PCM E1 屋內電纜
PCM E1

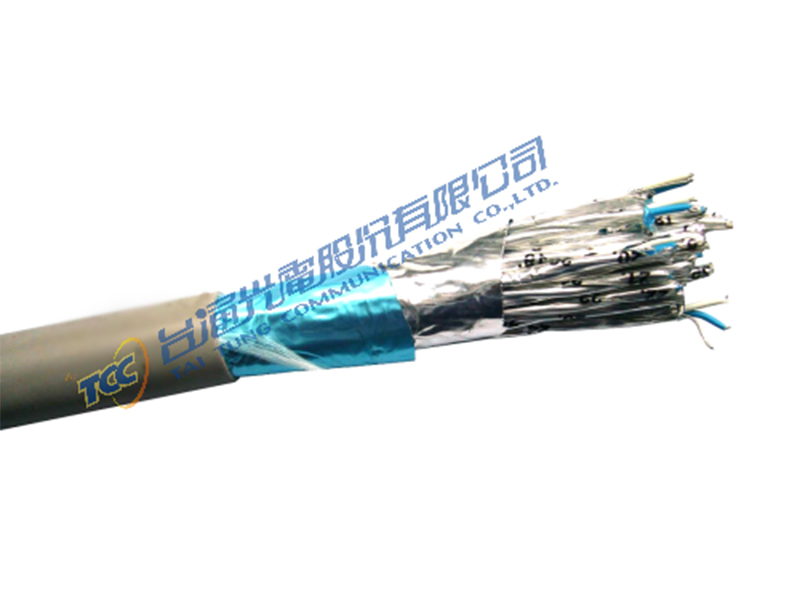

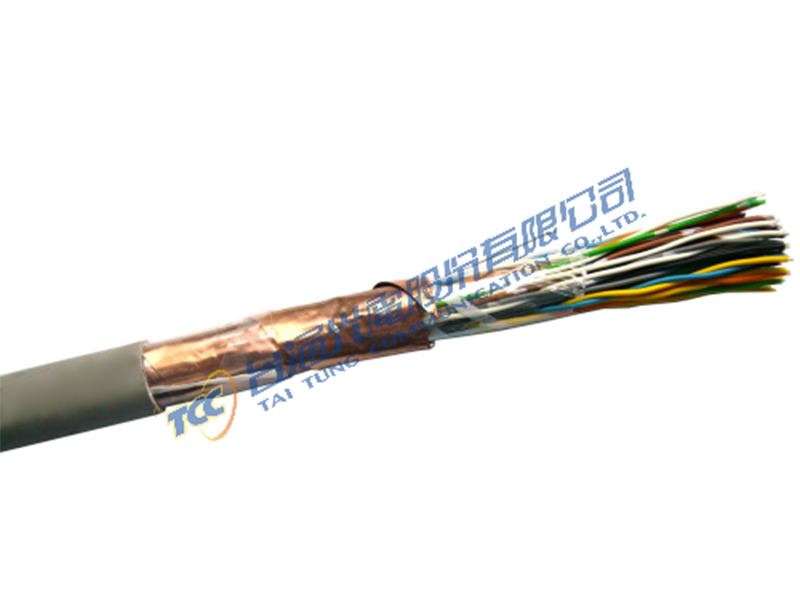

本電纜係以鍍錫軟銅線為導體,低煙無鹵(Low Smoke Free Halogen,簡稱LSFH)耐燃熱塑性塑膠被覆之對絞層型或簇型電纜,依其構造分成非遮蔽型芯線對E1屋內電纜(簡稱UTP-E1屋內電纜)及遮蔽型芯線對E1屋內電纜(簡稱STP-E1屋內電纜)等兩大類。
本電纜適用於建築物內E1電路之電信配線及局內E1設備各機架間之介面配線線路。
非遮蔽型 |
遮蔽型 |
導體: 鍍錫軟銅線 0.4, 0.5mm |
導體: 鍍錫軟銅線 0.4, 0.5mm |
絕緣: 彩色發泡、充實聚乙烯 |
絕緣: 彩色發泡、充實聚乙烯 |
對絞: 二條芯線絞合而成 |
對絞: 二條芯線絞合而成 |
- |
每對個別隔離: 聚酯帶 接地線: 鋁箔聚酯帶 |
集合方式: 層型 |
集合方式: 簇型 |

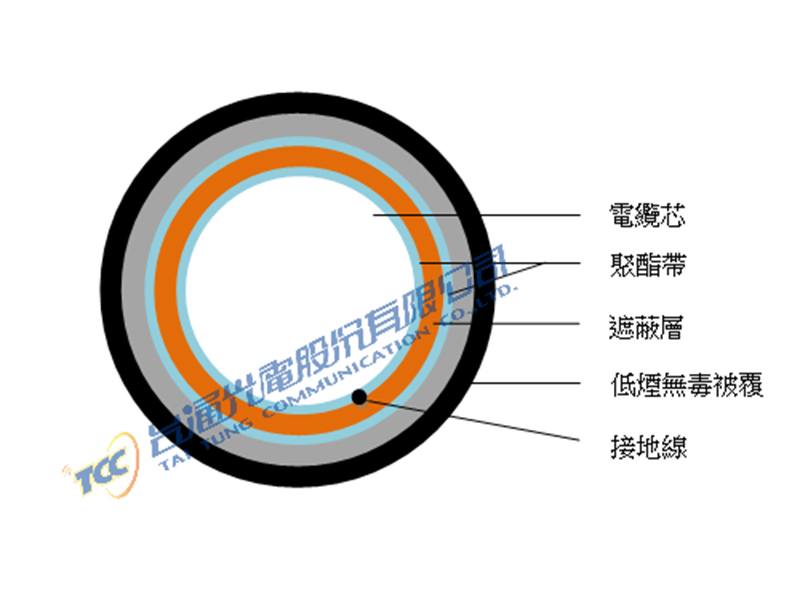

聚酯帶 |
鋁箔聚酯帶 |
接地線 |
接地線 |
軟銅帶 |
鋁箔聚酯帶 |
聚酯帶 |
- |
低煙無毒被覆 |
低煙無毒被覆 |
電氣性能表20℃ |
|||
項目\線徑 |
(mm) |
0.4 |
0.5 |
最大導體電阻(20℃) |
Ω/km |
最大值157.0 |
最大值100.2 |
絕緣耐電壓V/1分鐘 |
導體間 |
直流電壓 1000V或交流電壓700V |
|
導體與遮蔽層間 |
直流電壓 1500V或交流電壓1000V |
||
最小絕緣電阻 |
MΩ-km |
5000以上 |
|
靜電容量(1KHz) |
nF/km |
50以下 |
|
衰減量 |
dB/km |
1P: 42.5以下 1P以上:25.0 |
1P: 34.0以下 1P以上:20.0 |
近端串音衰減量 at 1024 KHz |
dB |
A.C. 360/2 (R.M.S); D.C. 50/1 |
|
特性阻抗 at 1024 KHz |
Ω |
120 ±10 |
|
導體對地 |
(V/sec.) |
大於或等於60 |
