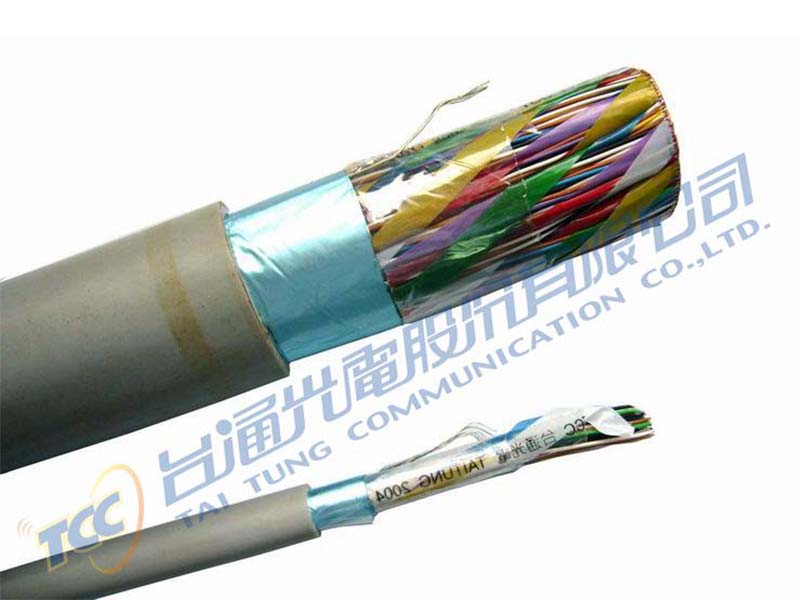

聚乙烯絕緣聚氯乙烯被覆屋內電纜
PE PVC Indoor cable
- 導體：軟銅單線，0.4、0.5mm。
- 絕緣：彩色PE絕緣。
- 對絞、星絞：二條或四條芯線絞合而成。

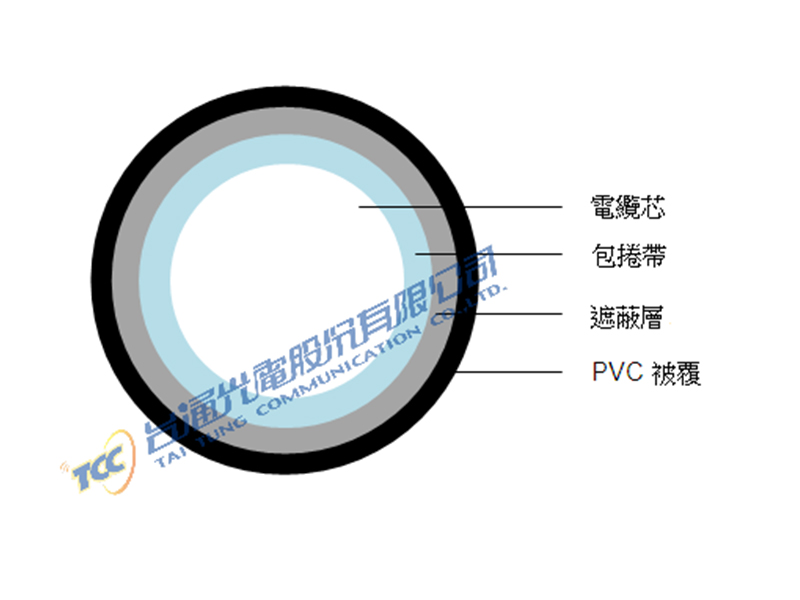

- 簇之構成：
(1) 200對以下：五個星絞均勻絞合而成10對簇，每簇以著色塑膠帶疏捲，各簇再集合成電纜芯，同層之簇須以同方向同時間交互反轉(SZ)集合，或同一左向集合。 - (2) 300對以上：10對簇五個集合成50對簇，同層之10對簇須以同方向同時間交互反轉(SZ)集合或同一左向集合，每50對簇以著色塑膠帶疏捲，各簇再集合成電纜芯。
- 包捲帶：自然色聚酯帶。
- 遮蔽：鋁箔聚脂帶。
- 外被：聚氯乙烯(PVC)
|
電氣性能表 20℃ |
|||
|
項目\線徑(mm) |
0.4 |
0.5 |
|
|
最大導體電阻(20℃)Ω/km |
147.5以下 |
93.5以下 |
|
|
絕緣耐電壓V/1分鐘 |
D.C 500V 或A.C.350V(r.m.s) |
||
|
最小絕緣電阻 MΩ-km |
5000以上 |
||
|
靜電容量 nF/km(1KHz) |
50P(含)以上 |
平均值:55以下 |
|
|
30P(含)以下 |
平均值: 60以下 |
||
|
近端串音衰減量dB/300M以上(40KHz) |
平均值:66以上dB |
||
|
遠端串音衰減量 dB/km (160KHz) |
m-1.28xS≧ 55以上dB (m:為平均值 S:為標準值) |
||
