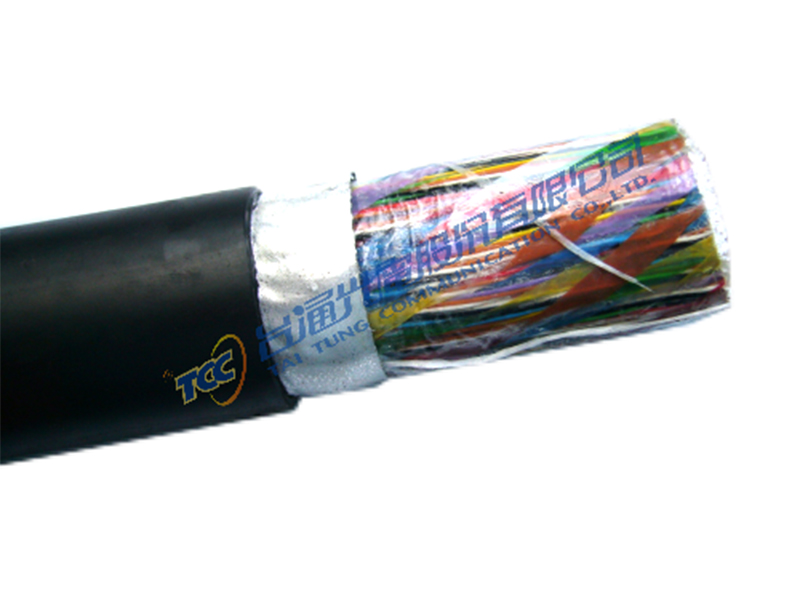

發泡、充實聚乙烯雙層絕緣充膠積層被覆市內電纜
FS-JF-LAP
- 導體：軟銅單線，0.4、0.5、0.65、0.9mm。
- 絕緣：彩色發泡、充實聚乙烯。
- 星絞：四條芯線絞合而成。
- 集合：
(1)200對以下：五個星絞均勻絞合而成10對簇，每簇以著色塑膠帶疏捲，各簇再集合成電纜芯，同層之簇須以同方向同時間交互反轉(SZ)集合，或同一左向集合。(2)300對以上：10對簇五個集合成50對簇，同層之10對簇須以同方向同時間交互反轉(SZ)集合或同一左向集合，每50對簇以著色塑膠帶疏捲，各簇再集合成電纜芯。 - 包捲帶：自然色聚酯帶。
- 充膠：防水混合物。

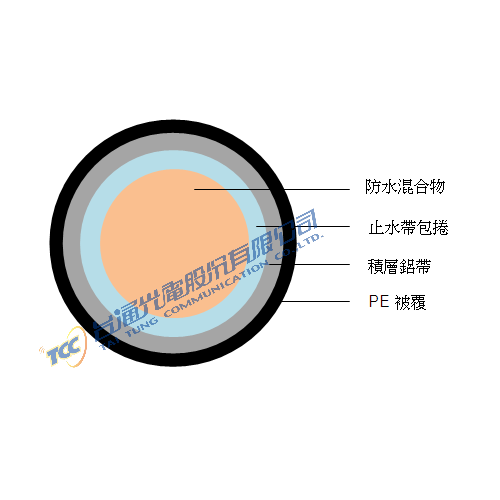

- 積層被覆：於包捲帶上縱包積層鋁帶，外用黑色聚乙烯緊密被覆形成積層被覆(簡稱LAP)電纜。
|
電氣性能表 |
|||||
|
項目\線徑(mm) |
0.4 |
0.5 |
0.65 |
0.9 |
|
|
導體電阻(Ω/km) |
標準值 |
139.0 |
88.7 |
52.5 |
27.4 |
|
最大值 |
147.5 |
93.5 |
56.5 |
29.0 |
|
|
最小絕緣電阻 (MΩ/km) |
5000 |
||||
|
靜電容量(1KHz) nF/KM |
50對(含)以上 |
平均值: ≦55 |
|||
|
30對(含)以下 |
平均值: ≦60 |
||||
|
耐電壓(V/min) |
導體-大地間 |
DC 500/1 or AC 350/1 |
|||
|
近端漏話損失 |
L≧300m |
(a)每簇之最小值:50dB以上 每簇之次小值: 58.5dB以上 (b) 所有簇數之最小平均值:62dB以上 (c) 每盤之總平均值: 66dB以上 |
|||
|
L＜300m |
α: 單位長度衰減量(Neper/m) Lx: 300M L0: 測試之電纜長度(m) Nx: 換算後之近端漏話(dB) N0: 測試之近端漏話 (dB) e: 2.71828 |
||||
|
遠端漏話損失 |
L=1000m |
(a) m-1.28xS:55dB/Km (b) 個別最小值:38dB/Km以上 |
|||
|
L≠1000m |
Lx=1000M Lo: 測試長度(m) Fx: 換算值(dB) Fo:測試值(dB) |
||||
