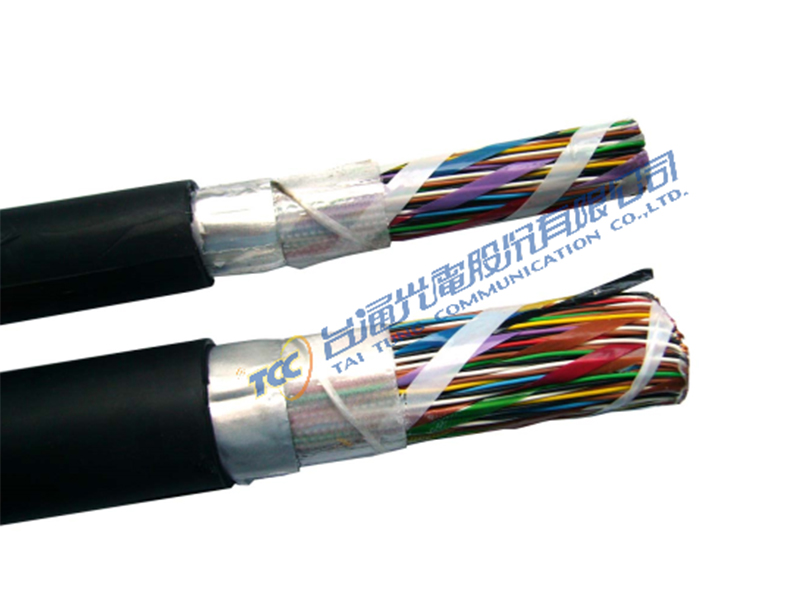

彩色聚乙烯絕緣積層被覆市內電纜
CCP-LAP
- 導體：軟銅單線，0.4、0.5、0.65、0.9mm。
- 絕緣：彩色PE絕緣。
- 星絞：四條芯線絞合而成。
- 集合：
- (1) 200對以下：五個星絞均勻絞合而成10對簇，每簇以著色塑膠帶疏捲，各簇再集合成電線纜，同層之簇須以同方向同時間交互反轉(SZ)集合。
- (2) 300對以上：10對簇五個集合成50對簇，同層之10對簇須以同方向同時間交互反轉(SZ)集合，每50對簇以著色塑膠帶疏捲，各簇再集合成電纜芯。
- 包捲帶：自然色聚酯帶。

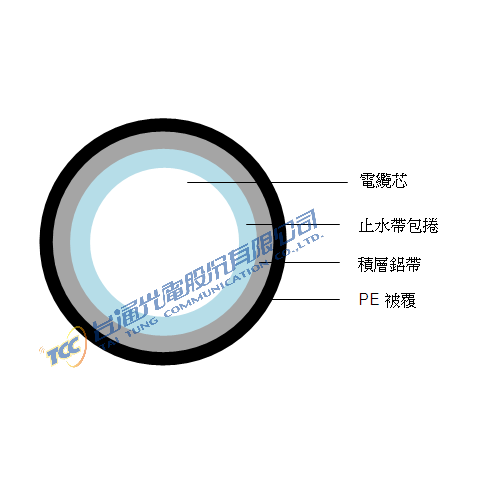

- 積層被覆：於每包捲帶上縱包積層鋁帶被覆形成積層被覆(簡稱LAP)電纜。
|
電氣性能表 20℃ |
|||||
|
項目\線徑(mm) |
0.4 |
0.5 |
0.65 |
0.9 |
|
|
導體電阻(Ω/km) |
標準值 |
139.0 |
88.7 |
52.5 |
27.4 |
|
最大值 |
147.5 |
93.5 |
56.5 |
29.0 |
|
|
最小絕緣電阻 (MΩ/km) |
5000 |
||||
|
靜電容量(1KHz) nF/km |
50對(含)以上 |
平均值: 55以下 |
|||
|
30對(含)以下 |
平均值: 60以下 |
||||
|
耐電壓(V/min) |
導體-大地間 |
DC 500/1 or AC 350/1 |
|||
