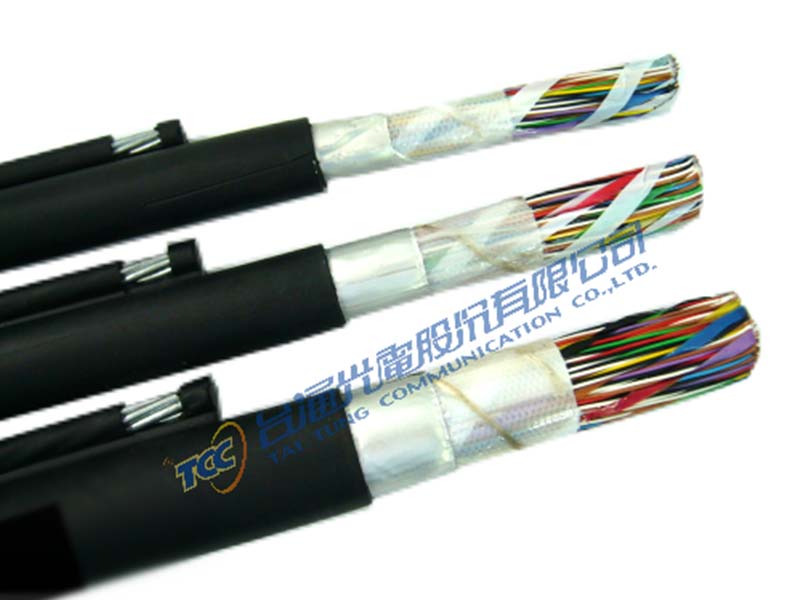

彩色聚乙烯絕緣充膠積層被覆市內電纜
CCP-JF-LAP
- 導體：軟銅單線，0.4、0.5、0.65、0.9mm。
- 絕緣：彩色聚乙烯。
- 星絞：四條芯線絞合而成。
- 集合：
(1) 200對以下：五個星絞均勻絞合而成10對簇，每簇以著色塑膠帶疏捲，各簇再集合成電纜芯，同層之簇須以同方向同時間交互反轉(SZ)集合，或同一左向集合。
(2) 300對以上：10對簇五個集合成50對簇，同層之10對簇須以同方向同時間交互反轉(SZ)集合或同一左向集合，每50對簇以著色塑膠帶疏捲，各簇再集合成電纜芯。 - 包捲帶：自然色聚酯帶。
- 充膠：防水混合物。

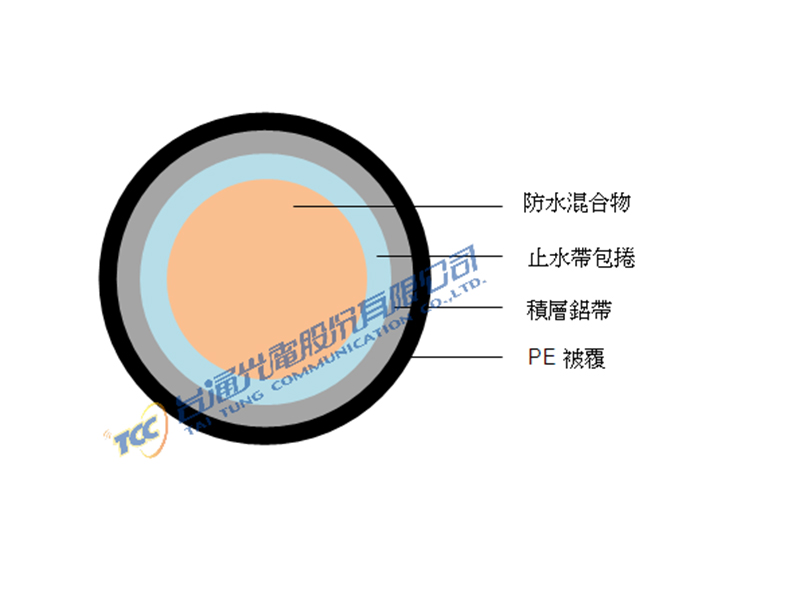

- 積層被覆：於包捲帶上縱包積層鋁帶，外用黑色聚乙烯緊密被覆形成積層被覆(簡稱LAP)電纜。
|
電氣性能表 20℃ |
|||||
|
項目\線徑(mm) |
0.4 |
0.5 |
0.65 |
0.9 |
|
|
導體電阻(Ω/km) |
標準值 |
139.0 |
88.7 |
52.5 |
27.4 |
|
最大值 |
147.5 |
93.5 |
56.5 |
29.0 |
|
|
最小絕緣電阻 |
5000 MΩ/km |
||||
|
靜電容量(1KHz) nF/km |
平均值 |
65以下nF/km |
|||
|
電容不平衡 (1KHz) |
平均值 |
100 pF |
|||
|
最大值 |
800 pF |
||||
|
耐電壓(V/min) |
導體-大地間 |
DC 500/1 or AC 350/1 |
|||
|
鋁帶-大地間 |
AC2000 or DC 3000 (浸水一小時) |
||||
