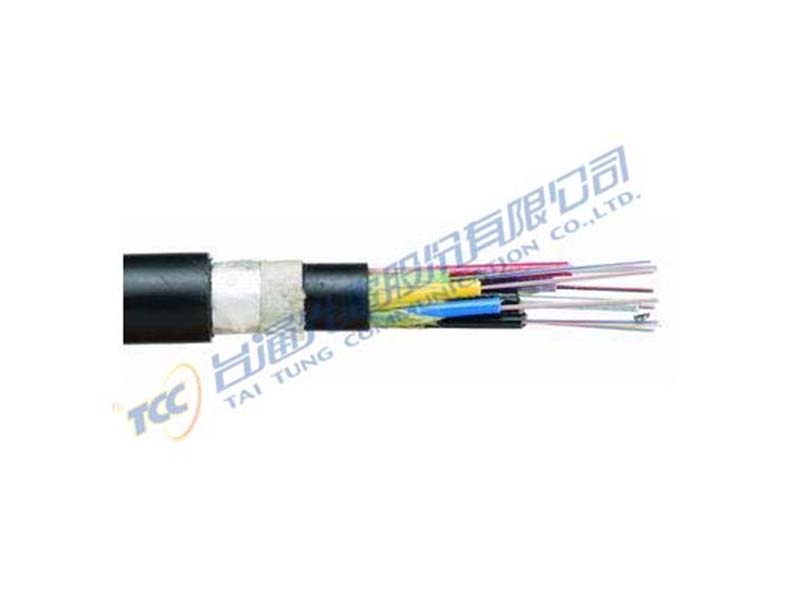

管道型束管光纜(12芯束)
- 束管為光纖提供最基本的保護層。
- 各束管包括12芯光纖在內,用充膠物填充以預防水進入。
- 束管絞合在一個中心抗張體周圍使纜線具有抗張力的特性。
- 光纜內含芳香族聚醯胺纖維,提供更好的機械強度且不降低纜線的捲繞性。
- 使用止水不織布進一步預防水的滲透。
- 可依客戶需求外加鎧裝、耐燃、抗紫外線及防鼠咬材質。
- 管道型束管光纜適用於用戶迴路,市內中繼及長途等管道線路。
光纜構造 | ||||
---|---|---|---|---|
光纖芯數 | 72 | 96 | 144 | 216 |
每簇內光纖芯數 | 12 | |||
光纜完成外徑(約)(mm) | 16.5 | 18.5 | 21.5 | 22.5 |
光纜重量 (約) (kg/km) | 220 | 310 | 420 | 450 |
最大容許拉力 | 273kgf | |||
最小彎曲半徑 | 負載:20 * OD, 無負載:10 * OD | |||
OD=光纜外徑 | ||||
操作溫度範圍 | -30℃~60℃ |

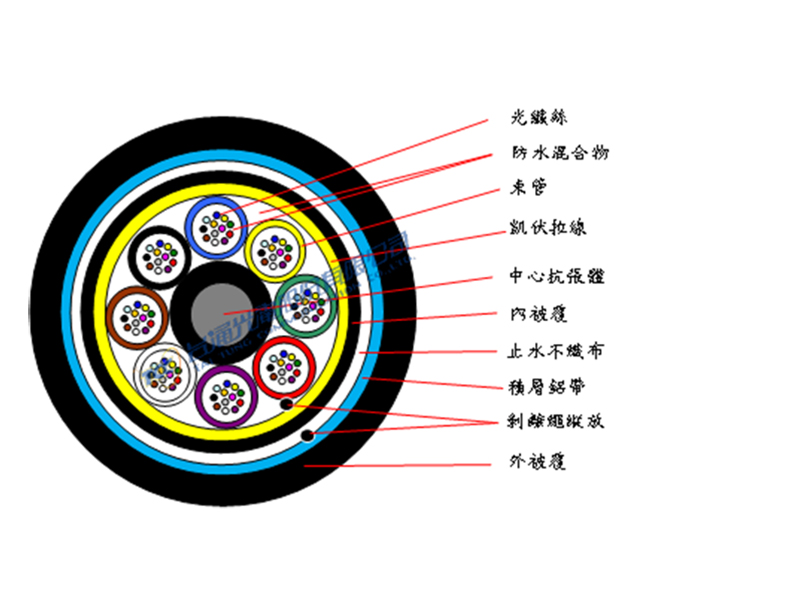

光纜結構圖 |
---|
