高遮蔽充氣型通信電纜
本產品符合發泡聚乙稀絕緣、星絞、無縫平滑鋁管、鋼帶、銅帶遮蔽鎧裝、PE外被覆長途電纜之各項構造與電氣特性要求,本電纜佈放於電化鐵路沿線,由於沿電氣化鐵路沿線行車密度甚高,而且坡度與大地電阻率亦高,因此本電纜具備有良好遮蔽係數,依照DIN VDE 0472. Part 507 規定量測,以防止通信線路受電磁感應干擾.
尺寸 |
||
導體外徑 |
絕緣厚度 |
|
公稱(mm) |
公差(mm) |
公稱(mm) |
0.9 |
±0.02(含) |
0.35 |
1.2 |
±0.03(含) |
0.5 |
對數 |

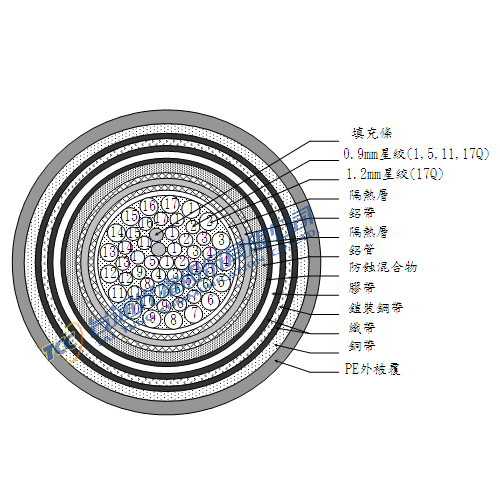

電纜芯排列 |
電纜芯徑mm(約) |
鋁被厚度mm(約) |
鋁管外徑mm(約) |
外被厚度mm(約) |
完成外徑mm(約) |
||||
0.9mm |
1.2mm |
|||||||||
中心層 |
第一層 |
第二層 |
第三層 |
第四層 |
||||||
54P |
3 |
9 |
15 |
--- |
--- |
21 |
2.5 |
30 |
2.5 |
40.0 |
102P |
1 |
5 |
11 |
17 |
17 |
36 |
2.5 |
45 |
2.5 |
55.0 |
電氣特性
導體電阻(Ω/KM) at@20℃ |
0.9mm |
平均值:27.4 (含)以內Ω/KM 最大值:29.0(含)以內Ω/KM |
|||||||||
1.2mm |
平均值:15.4(含)以內Ω/KM 最大值:16.3(含)以內Ω/KM |
||||||||||
導體電阻不平衡 |
1.0% 以下 |
||||||||||
絕緣電阻 |
20,000MΩ-KM以上 |
||||||||||
全部靜電容量平均值 800Hz (nF/KM) |
標準值 |
最小值 |
最大值 |
||||||||
38.5 |
全部電纜線對 |
全部線對之90% |
全部線對之90% |
全部電纜線對 |
|||||||
35.2(含) |
36.5(含) |
40.5(含) |
41.8(含) |
||||||||
耐電壓(v/分) |
芯對芯 |
AC500V (R.M.S)/ 1分 |
|||||||||
鋼帶對地 |
AC2000 V (R.M.S)/ 1分 |
||||||||||
靜電容量不平衡PF/500M |
線對數之90% |
其餘10% |
|||||||||
平均 |
最大 |
平均 |
最大 |
||||||||
實測值 ÷1/2(L/500+√l/500) |
(1)星絞內線對間 |
40(含) |
160(含) |
55(含) |
240(含) |
||||||
(2)相鄰星絞線對間 |
20(含) |
110(含) |
20(含) |
110(含) |
|||||||
實測值÷L/500 |
(3)線對與地間 |
160(含) |
650(含) |
220(含) |
920(含) |
||||||
遮蔽係數 |
電場強度V/KM |
頻率60Hz |
頻率800Hz |
||||||||
50 |
0.15 |
遮蔽係數應在0.0025(含) 以內 |
|||||||||
100 |
0.08 |
||||||||||
300 |
0.06 |
||||||||||
500 |
0.08 |
||||||||||
1000 |
0.10 |
||||||||||
