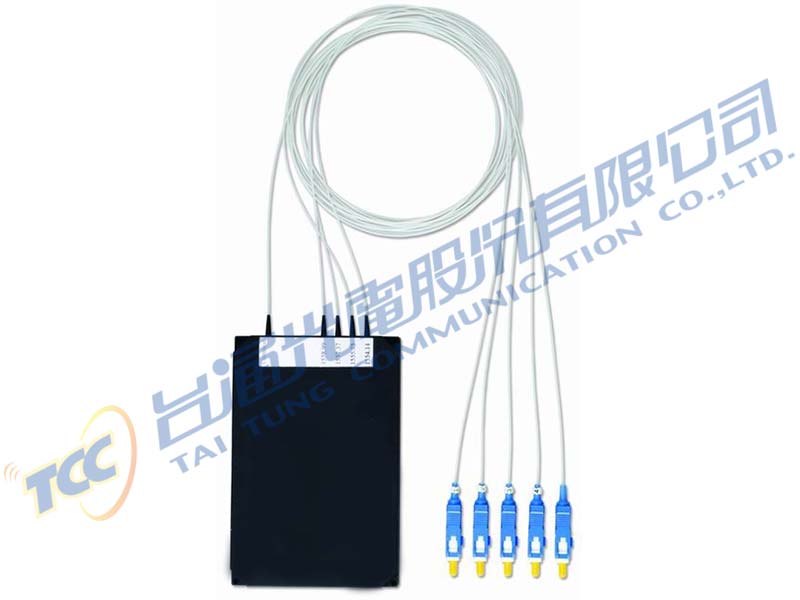

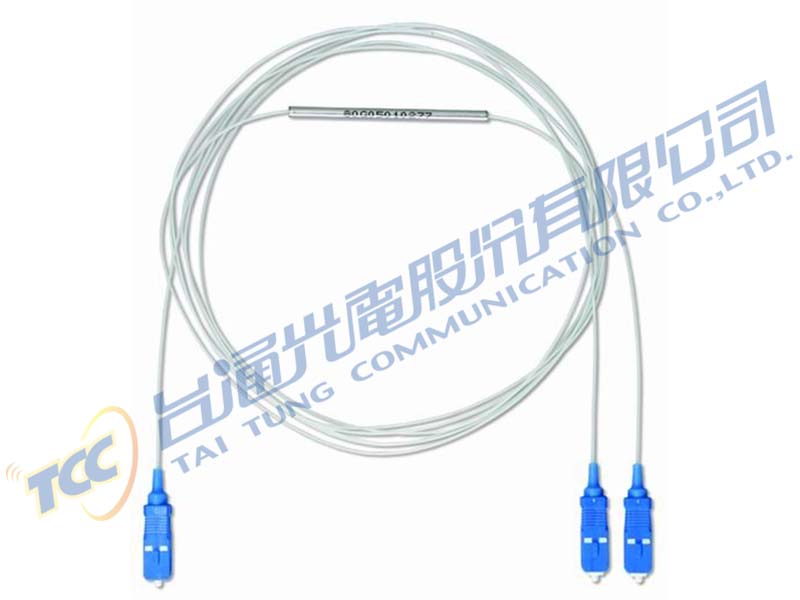

光纖分歧器
係用於光纖用戶迴路,如將光訊號功率均勻地依所需比例分歧引出或平均分配到各路由。適用在光纖網路的兩端或屋外。
設計考量包括輸入、輸出埠數、工作波長、工作溫度、接入損失。

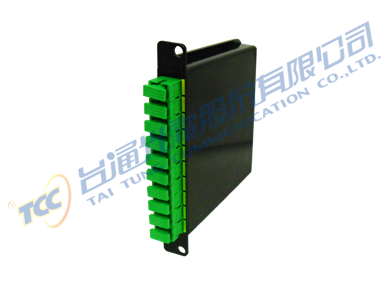

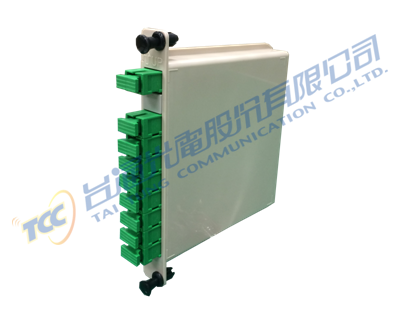

此卡匣式模組適用於TCC規格之所有機架。
規格 |
單位 |
1x8 |
2x8 |
1x16 |
2x16 |
1x32 |
2x32 |
1x64 |
2x64 |
|
操作波段 |
nm |
1260~1650 |
||||||||
插入損失 |
有連接器 |
dB |
≦10.7 |
≦10.9 |
≦13.9 |
≦14.3 |
≦17.2 |
≦17.5 |
≦20.5 |
≦22.8 |
無連接器 |
dB |
≦10.4 |
≦10.6 |
≦13.6 |
≦14.0 |
≦16.9 |
≦17.2 |
≦20.2 |
≦22.5 |
|
均勻性 |
dB |
≦0.8 |
≦1.0 |
≦1.0 |
≦1.4 |
≦1.4 |
≦1.9 |
≦2.5 |
≦3.0 |
|
極化相依損耗 |
dB(p-p) |
≦0.3 |
≦0.4 |
≦0.3 |
≦0.4 |
≦0.3 |
≦0.4 |
≦0.3 |
≦0.4 |
|
SC/UPC反射損失 |
dB |
≧50 |
||||||||
指向性 |
dB |
≧55 |
||||||||
輸入埠光纖 |
類型 |
- |
G657A 單模光纖 |
|||||||
直徑 |
mm |
0.25 |
||||||||
長度 |
mm |
定制長度 |
||||||||
輸出埠光纖 |
類型 |
- |
帶狀光纖 |
|||||||
直徑 |
mm |
0.3 |
||||||||
長度 |
mm |
定制長度 |
||||||||
操作溫度 |
℃ |
-40 to +85 |
||||||||
操作濕度 |
%RH |
最大95 |
||||||||
250um裸光纖分歧器封裝尺寸 |
(L)mm |
40 |
45 |
45 |
55 |
65 |
||||
(W)mm |
4 |
5 |
5 |
7 |
11 |
|||||
(H)mm |
4 |
4 |
4 |
4 |
4 |
|||||
900um束管分歧器封裝尺寸 |
(L)mm |
80 |
100 |
130 |
||||||
(W)mm |
23 |
23 |
23 |
|||||||
(H)mm |
7.5 |
7.5 |
14 |
|||||||
參考規範 |
ML3364-6 |
|||||||||
特性 |
尺寸小、輕巧、彎曲半徑小、高耐壓性、防水、適於惡劣環境 |
